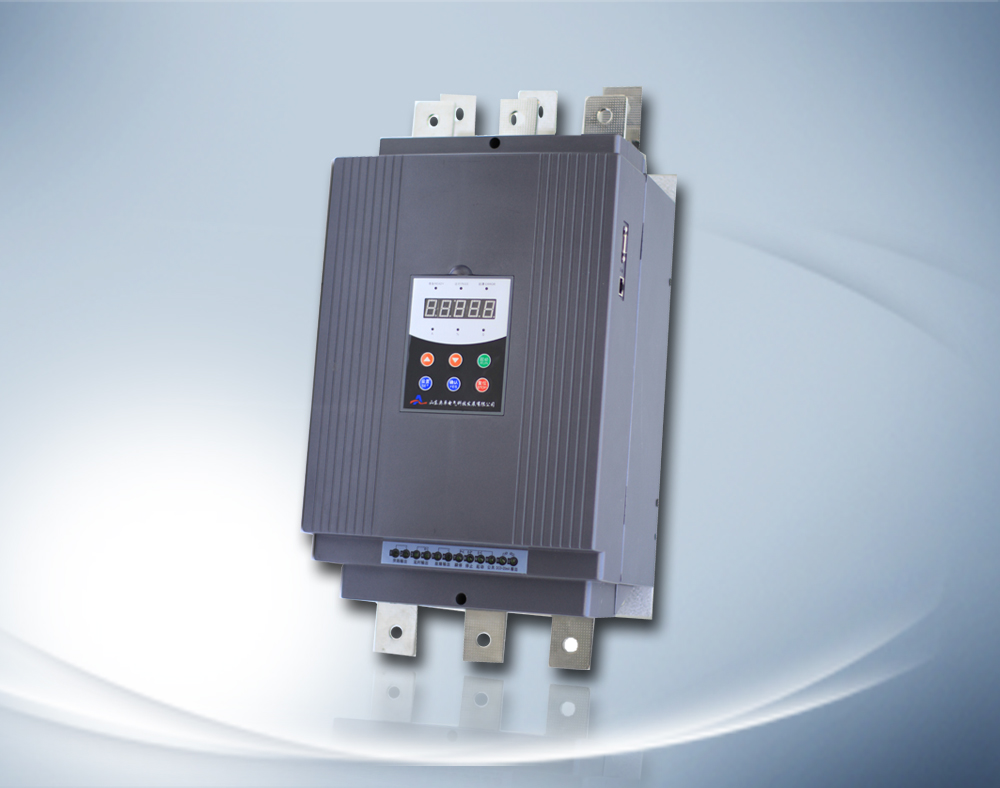

AZPR3000系列軟啟動器是融合可最新的電機控制理論和電機保護技術及現代計算機技術的新型設備，是星/三角轉換、子偶降壓、磁控降壓等電機啟動設備的理想替代產品，有效降低了電動機的啟動電流，可減少配電容量，有效避免電網增容投資，減少了電動機及負載設備的啟動能力并延長了電動機及相關設備的使用壽命。軟停機功能有效的解決了慣性系統的停車喘振問題，是傳統啟動設備無法實現的，具有六種獨特的啟動模式，能夠適應復雜的電機和負載情況，達到完美的啟動效果，具有完善可靠的保護功能，有效地保護了電動機及相關生產設備的使用安全，電動機軟啟動器智能化、網絡化技術的應用使得電機控制技術適應了飛速發展的電力自動化技術的更高的要求。
AZPR3000系列軟起動控制器適用于交流50HZ，380V－660V 75KW-400KW各種負載。
1. 自動檢測：首先對自身主要部件和漏電流進行檢測，正常后在按設定的方式起動電機。
2. 起動方式：階耀起動，雙斜坡起動，限流起動，電壓斜坡起動。
3. 停止方式：自由停車，電壓斜坡軟停車（可選）
4. 起動時間，停車時間可修開。
5. 保護功能：
A) 具有過流、過載、堵轉、軟啟動器過熱保護。
B) 輸入電壓缺相保護，輸出電流缺相保護，三相電流平衡度保護。
C) 過載反時限保護：電機進入運行狀態后，當電流大于1.2倍額定值時，控制器按It 曲
線啟動反時限保護程序。
D) 故障報警，自動停機或延時停機繼電器節點輸出。
E) 故障記憶功能，可查詢引發故障停機前的數據。
F) 三路外部故障輸入保護端子，用于擴展外加保護裝置。
6．可方便的實現本機控制，本機和現場兩地控制，PLC控制等。
7. 大型LED電流表、電壓表等多參數顯示功能，自帶計算機通訊接口（RS485）。
8. 輔助觸點：3對（240V，5A）觸點可分別用于隔離接觸器控制，旁路接觸器控制，起停指示，故障報警控制等。
技術參數
|
項目
|
內容
|
|
控制電源
|
AC380V 20%波動,50HZ/60HZ
|
|
三相電源
|
AC380V 20%波動,50HZ/60HZ
|
|
標稱電流
|
30A-700A,共17種額定值
|
|
電機功率
|
15-355KW(額定電壓380V)
|
|
適用電機
|
三相異步電動機
|
|
起動方式
|
突然軟起動,限流起動;電壓斜坡起動
|
|
停車方式
|
自由停車;軟停車(1-600秒可調)
|
|
繼電器輸出
|
延時運行輸出;故障輸出;全壓旁路輸出
|
|
起動頻度
|
可作頻繁起動;建議每小時不超過10次
|
|
保護功能
|
輸入缺相,輸出過載,過流,過熱等
|
|
保護等級
|
IP20
|
|
冷卻方式
|
自然冷卻
|
|
安裝方式
|
壁掛式
|
|
環境條件
|
環境溫度:-10度到+50度
相對適度:<95% 15-25度
無易燃,易爆,腐蝕性氣體,無導電塵
室內安裝:
振動小于0.5G
海拔超過2000米,應相應將容使用.
|
